Artigo Técnico: Intalando Subtom no Yaesu FT227R
Publicado 07. Oct, 2005 por PU2LAA - Junior Zappia como Artigos
| Por PY2JF – João Roberto S. Gandara Ferreira | |
| Tirando o rádio antigo do Armário
Hoje em dia quase todas as repetidoras são subtonadas, são poucas as que ainda resistem abertas. Seja por causa de interferências ou por qualquer outro motivo, a verdade é que os rádios mais antigos acabam sendo encostados por não possuirem esse recurso. Por isso eles perderam muito seu valor, pois quem vai querer um rádio que não possa ser usado em uma repetidora não é mesmo? Mas esse problema pode ser contornado com facilidade com a instalação de um encoder de subtom. Usando o famoso Yaesu FT227R, o rádio mais vendido na década de 70, vou demostrar como é simples fazer com que um rádio desses possa ser novamente utilizado nas repetidoras.

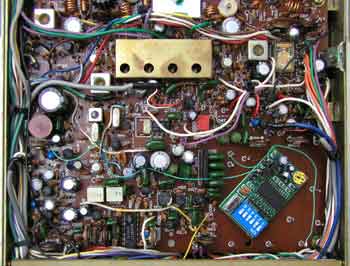

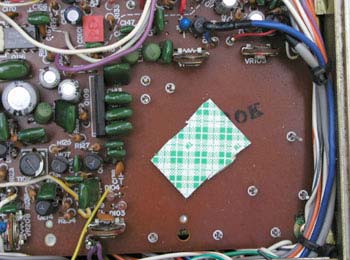

Instalando um Encoder Usando uma TED200 – Tone Encoder/Decoder , você estará apto à transmitir com seu rádio em menos de 15 minutos. Veja como é fácil: 1) Retire a tampa superior do FT227. Para isso retire os 5 parafusos que fixam essa tampa. 2) Você encontrará uma área sem componentes no circuito do rádio, nessa área fixaremos a TED200 com o auxílio de uma fita adesiva dupla face, conforme mostra a figura abaixo:

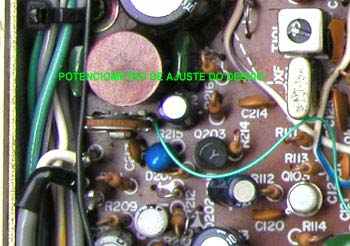

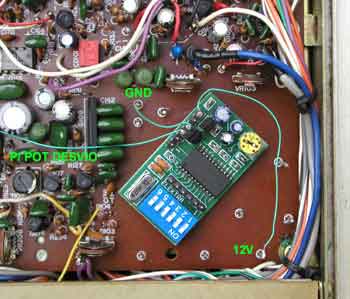

3) Ligue os sinais de alimentação: O pino 6 da TED vai ligado aos 12V; o pino 4 vai ao terra, e o pino 3 ao lado direito do potênciometro de ajuste do desvio de modulação. Veja detalhes nas fotos abaixo:
4) Escolha uma repetidora e programe a combinação do dipswitch (chavinha azul) da TED200 para o subtom desejado. Tente transmitir para verificar se aciona a repetidora. Caso não acione, tente aumentar o nível do sinal do subtom pelo potênciometro amarelo da TED até alcançar um nível necessário. É isso! Você pode até sofisticar sua instalação colocando uma chave externa para mudar os subtons com mais facilidade, ou até mesmo fazer uma abertura na tampa do rádio para ter fácil acesso a chave de combinações.
O importante é que aquele rádio antigo poderá novamente voltar a ativa. Esse procedimento pode ser feito com qualquer rádio, até mesmo HTs se tiverem espaço para acomodar a TED. |
|
